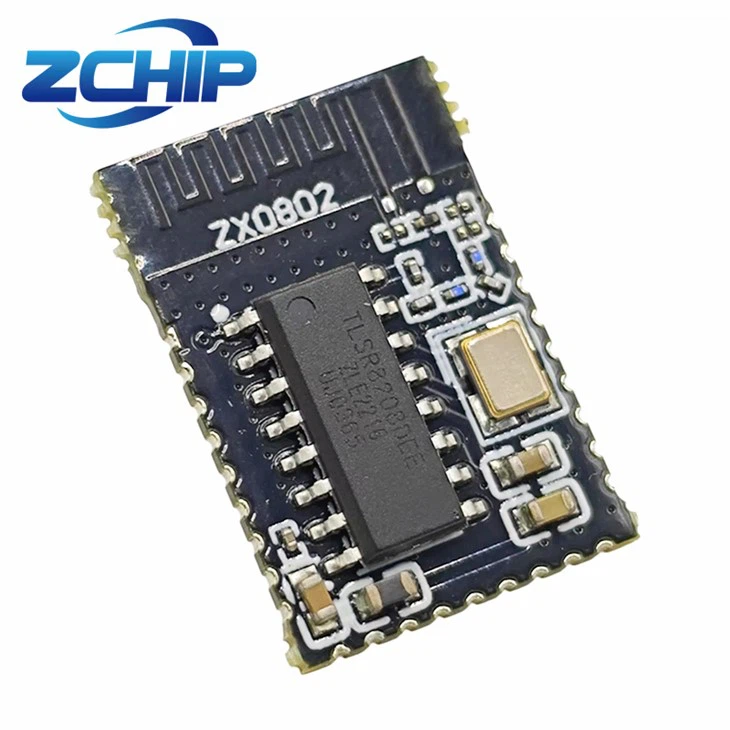

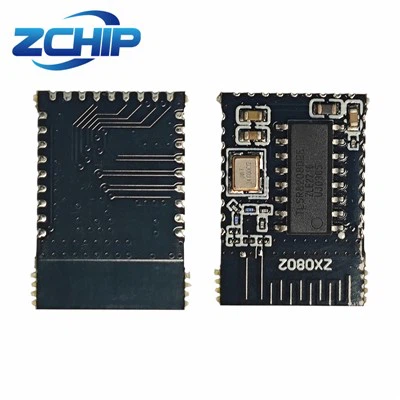

Zhexin ZX0802 adalah modul pintar BLE. Ia adalah Bluetooth v5.3 tinggi - Modul Transmisi Telus Port Serial Kelajuan.
Meningkatkan projek IoT anda dengan ZX0802, modul pemotongan- dari teknologi komunikasi Hangzhou Zhexin. Direka untuk integrasi tanpa usaha, modul padat ini mematuhi Bluetooth 5.3 dan menyokong pembangunan 2.4GHz, memastikan sambungan wayarles prestasi tinggi -.
Menampilkan 10 serba boleh semua - pin fungsi, ZX0802 memudahkan pembangunan, slashes masa - ke - pasaran, dan menyesuaikan dengan lancar ke aplikasi IOT yang pelbagai - dari pengumpulan data pintar ke real- Dengan antara muka periferal yang kaya, ia membolehkan penghantaran data yang boleh dipercayai, menjadikannya penyelesaian yang ideal untuk peranti pintar, automasi perindustrian, dan ekosistem yang disambungkan.
Pengalaman lebih bijak, lebih cepat, dan lebih cekap komunikasi IoT - Dikuasakan oleh ZX0802.
Sebagai modul pintar, kami percaya bahawa ZX0802 pasti akan memenuhi keperluan anda dan memuaskan anda.
Ble SmartMOduleZX0802Gambar rajah pin adalah seperti berikut:
|
Pad |
Nama |
Jenis I/O. |
Func1 |
Func2 |
Func3 |
Func analog |
|
1 |
NC |
NC |
NC |
NC |
NC |
NC |
|
2 |
Gnd |
Gnd |
Gnd |
- |
- |
- |
|
3 |
NC |
NC |
NC |
NC |
NC |
NC |
|
4 |
NC |
NC |
NC |
NC |
NC |
NC |
|
5 |
NC |
NC |
NC |
NC |
NC |
NC |
|
6 |
NC |
NC |
NC |
NC |
NC |
NC |
|
7 |
NC |
NC |
NC |
NC |
NC |
NC |
|
8 |
NC |
NC |
NC |
NC |
NC |
NC |
|
9 |
PD3 |
GPIO |
Semua fungsi |
Pd_ks3_io |
PWM5 |
- |
|
10 |
Vcc |
PWR |
VCC (1.8-3.6V) |
- |
- |
- |
|
11 |
Gnd |
Gnd |
Gnd |
- |
- |
- |
|
12 |
NC |
NC |
NC |
NC |
NC |
NC |
|
13 |
PA3/SWS |
GPIO |
SWS |
- |
SWS_IO |
sar_aio<9> |
|
14 |
NC |
NC |
NC |
NC |
NC |
NC |
|
15 |
PA0 |
GPIO |
IO_UART_BUSY |
Pin Petunjuk Output Pelabuhan Serial Tahap Rendah: Data tersedia Tahap Tinggi: Tiada Data |
UART_CTS_I |
- |
|
16 |
PA4 |
GPIO |
Semua fungsi |
PA_KS4_IO |
Swm_io |
- |
|
17 |
PD6 |
GPIO |
UART_TX |
Pd_ks6_io |
CLK_7816 |
- |
|
18 |
PB2 |
GPIO |
UART_RX |
Pb_ks2_io |
PWM0 |
sar_aio<2> |
|
19 |
NC |
NC |
NC |
NC |
NC |
NC |
|
20 |
NC |
NC |
NC |
NC |
NC |
NC |
|
21 |
NC |
NC |
NC |
NC |
NC |
NC |
|
22 |
PB4 |
GPIO |
Semua fungsi |
Pb_ks4_io |
Pwm0_n |
sar_aio<4> |
|
23 |
Pb5 |
GPIO |
Io_sleep_sta |
Tidur bangun - pin Tahap Rendah: Bangun Tahap Tinggi: Tidur |
PWM1 |
sar_aio<5> |
|
24 |
Pb6 |
GPIO |
Semua fungsi |
Pb_ks6_io |
PWM2 |
sar_aio<6> |
|
25 |
Pb7 |
GPIO |
Semua fungsi |
Pb_ks7_io |
PWM3 |
sar_aio<7> |
|
26 |
Gnd |
Gnd |
Gnd |
- |
- |
- |
|
27 |
Rft |
Semut |
Semut |
- |
- |
- |
Nota: Semua fungsi boleh dikonfigurasikan untuk memasukkan fungsi multiplexing berikut: SPI_CN, SPI_CK, SPI_MOSI, SPI_MISO, TX_CYC2PA, RX_CYC2LNA, ANT_SEL2, ANT_SEL1, ANT_SEL0, UART_RTX, CLK_7816 UART_TX, UART_RTS, UART_CTS, PWM5_N, PWM4_N, PWM3_N, PWM2_N, PWM1_N, PWM0_N, PWM5, PWM4, PWM3, PWM1, PWM
Permohonan
- Peralatan Peribadi:Boleh dipakai, tetikus dan papan kekunci, mainan kawalan jauh;
- Logistik Runcit:Label rak elektronik, pengangkutan rantai sejuk;
- Rumah Pintar:Pencahayaan, sensor, kunci pintar, pengawal jauh, pemotong rumput, kawalan suara, pencetak pintar, meja mengangkat dan kerusi;
- Kawalan Perindustrian:Pencetak khas, peralatan perubatan
