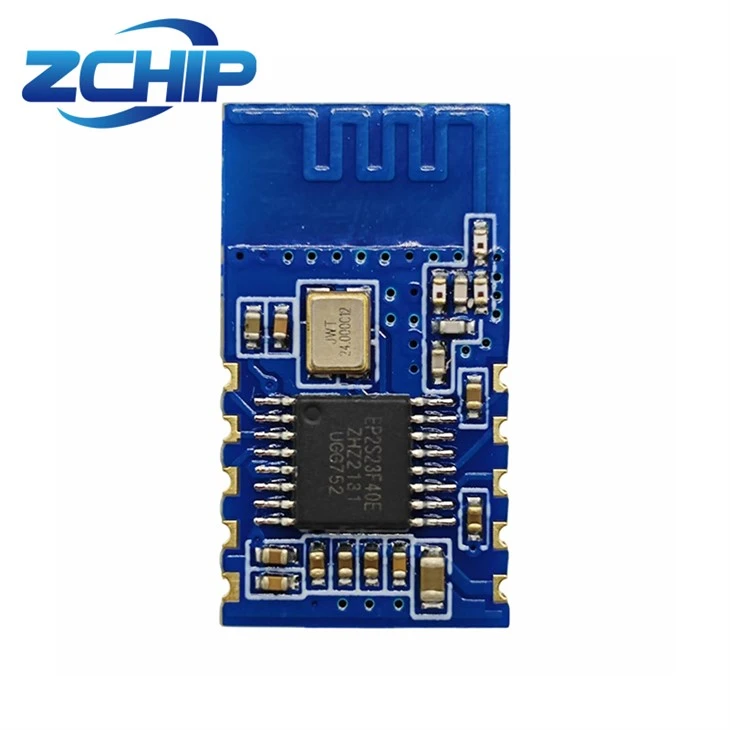

ZX8271 adalah jenis modul Bluetooth dan BLE.Sebagai modul Bluetooth yang direka khusus untuk peranti Internet of Things (IoT), ZX8271 mengamalkan Telink Bluetooth 5.0 Ultra - penyelesaian kuasa rendah, mengintegrasikan pemproses RISC 32-bit dan memori flash 512KB, mendefinisikan semula penyambungan tanpa wayar dengan kecekapan tenaga tertinggi.

Ultra - Reka bentuk penggunaan kuasa rendah memastikan hayat bateri yang panjang.

Bluetooth 5.0 standard, sambungan stabil
Saiz padat, mudah diintegrasikan
Dibina - dalam MCU untuk mengurangkan kesukaran pembangunan

Ia sangat sesuai untuk senario aplikasi IoT seperti rumah pintar, sukan dan peralatan kecergasan, elektronik pengguna, dan kawalan perindustrian.

Sebagai modul Bluetooth dan BLE, ZX8271 memberi kuasa kepada inovasi perkakasan pintar anda dengan prestasi cemerlang, menjadikan sambungan lebih mudah dan lebih cekap. Dapatkan penyelesaian teknikal dengan segera dan mulakan bab baru dalam pembangunan produk pintar!

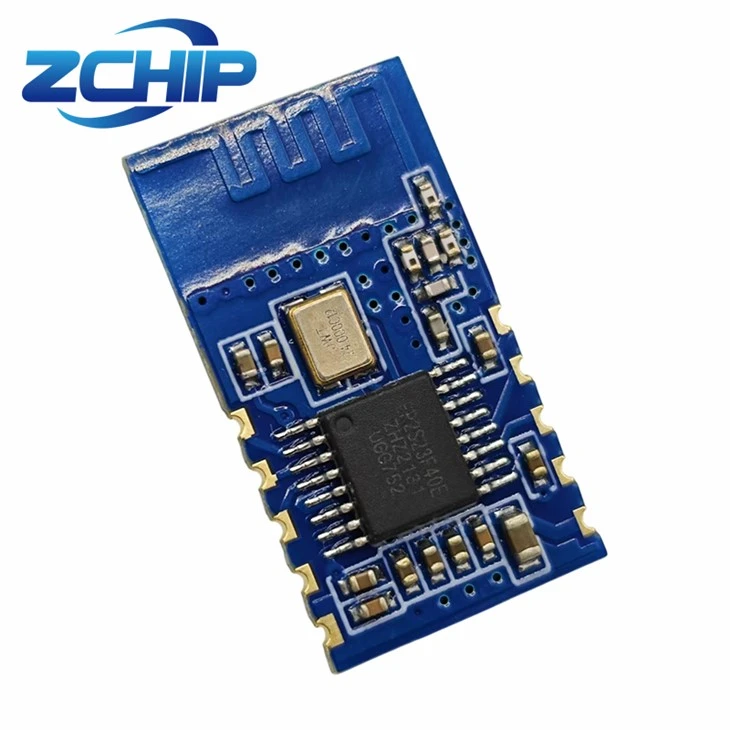

bluetooth-and-ble-module61ebbbe9-a142-4189-866f-660420a24647

Ciri -ciri utama

Bluetooth Low Power BLE5.0
Menyokong port bersiri ke transmisi telus bluetooth
Bawa antena onboard anda sendiri, tidak perlu merancang antena.
Sokongan Mod Master, Mod Slave dan Master - mod hamba.
Mematuhi ROHS (plumbum - percuma)

Parameter utama

Model Modul	ZX8271
ukuran	20.011.02.8 (± 0.2) mm
enkapsulasi	SMD (lubang setem)
Standard tanpa wayar	Bluetooth 5.0
Julat kekerapan	2400 ~ 2483.5MHz
Kuasa penghantaran maksimum	Nilai maksimum ialah 10dbm.
menerima kepekaan	-96dbm
Joggle/Interface	UART
Suhu kerja	-40 darjah ~ 85 darjah
Persekitaran penyimpanan	-40 darjah ~ 125 darjah, <90%RH
Julat bekalan kuasa	Voltan bekalan kuasa adalah 2.2V ~ 3.6V, dan arus bekalan kuasa lebih besar daripada atau sama dengan 20mA.
penggunaan kuasa	Mod tidur yang mendalam: 2ua
	Mod Tidur Cetek: Mod Penyiaran 16UA Sekali 37/38/39 Hidupkan 0DB untuk menghantar 70UA-90UA.
	TX: 9.5mA
	RX: 9.1mA
jarak penghantaran	Jarak penglihatan terbuka luar: 80m ~ 100m.

Permohonan

● Rumah pintar: palam pintar, suis pintar, lampu pintar, kunci pintu pintar, termometer, skala pintar, asap alam sekitar dan penggera kabus, dll.

● Penjagaan bayi: nyata - Pengesanan suhu masa, buaian pintar, dan pencegahan kerugian.

● Mainan: Mainan kawalan jauh interaktif, robot, pesawat, kereta mainan, anti - peranti yang hilang.

● Elektronik Automotif: Kunci auto, rekod ruang letak kereta, penggera pencuri kereta elektrik, pemerolehan data dan pemantauan.

● Rangkaian Sensor

● Pengurusan Penjejakan Aset

ZX8271 adalah jenis modul Bluetooth dan BLE. Bidang aplikasi ini tidak terhad kepada ZX8271.

Rajah pin

Modul Bluetooth dan BLE ZX8271 mempunyai 10 antara muka seperti berikut:

product-208-284

Seperti yang ditunjukkan dalam rajah pin, jadual definisi fungsi pin adalah definisi antara muka:

Kata pengantar	Nama	Penerangan Fungsi
1	GPIO	SWS
2	UART_RX	UART_RX
3	UART_TX	UART_TX
4	NC	NC
5	Gnd	Gnd
6	Vcc	Vcc
7	NC	NC
8	GPIO	Bangun Modul
9	GPIO	Bangun MCU
10	Pertama	Tetapkan semula

Soalan Lazim

S: Adakah anda perdagangan syarikat atau pengeluar?

A: Kami adalah pengeluar profesional khusus dalam produk berkaitan IoT. Dan kami memperdagangkan produk kami dengan pelanggan kami secara langsung.

S: Adakah Bluetooth dan BLE serasi?

A: Walaupun Bluetooth Classic dan BLE berkongsi beberapa komponen biasa, mereka tidak serasi. Sebaliknya, mereka bekerja bersebelahan. Radio BLE tidak dapat menyambung ke radio Bluetooth melainkan radio Bluetooth menyokong BLE (dipanggil mod dual).

S: Apakah perbezaan antara Bluetooth dan BLE?

A: Bluetooth mempunyai kadar pemindahan sehingga 2.1 Mbps, manakala Bluetooth Low Energy mempunyai kadar pemindahan sehingga 1 Mbps. Perbezaan ini masuk akal apabila mempertimbangkan matlamat teknologi ini. Bluetooth memerlukan kadar pemindahan data yang lebih tinggi kerana ia pada asalnya direka untuk aplikasi data streaming yang berterusan.

S: Apa versi Bluetooth yang telah dibiakkan?

A: Versi 4.0
Bluetooth Low Energy dikeluarkan pada tahun 2010 sebagai sebahagian daripada versi 4.0 spec Bluetooth. BLE adalah protokol berasingan dari Bluetooth (juga dikenali sebagai Bluetooth Classic). Kedua -dua protokol tidak serasi.

Q: Adakah BLE memerlukan wi - fi?

A: Menyediakan sambungan BLE biasanya lebih mudah daripada menubuhkan rangkaian FI Wi -. Peranti tenaga rendah Bluetooth boleh dipasangkan dengan cepat dan bertukar data tanpa memerlukan infrastruktur rangkaian yang kompleks.
